Extraction de circuit

À partir d’une puce, nos experts traitent et extraient un schéma électrique partiel ou total.

L’extraction de circuit permet de :

  • Répondre aux besoins de nos clients en matière de propriété intellectuelle
  • Reproduire un circuit à l’identique, notamment en cas d’obsolescence
  • Réaliser de la veille concurrentielle, particulièrement dans des secteurs sensibles comme la défense.

L’extraction de circuits, ou « circuit extraction », est une technique avancée d’ingénierie inverse (reverse engineering) qui consiste à analyser minutieusement une puce électronique pour en extraire l’architecture interne et les schémas électriques associés.

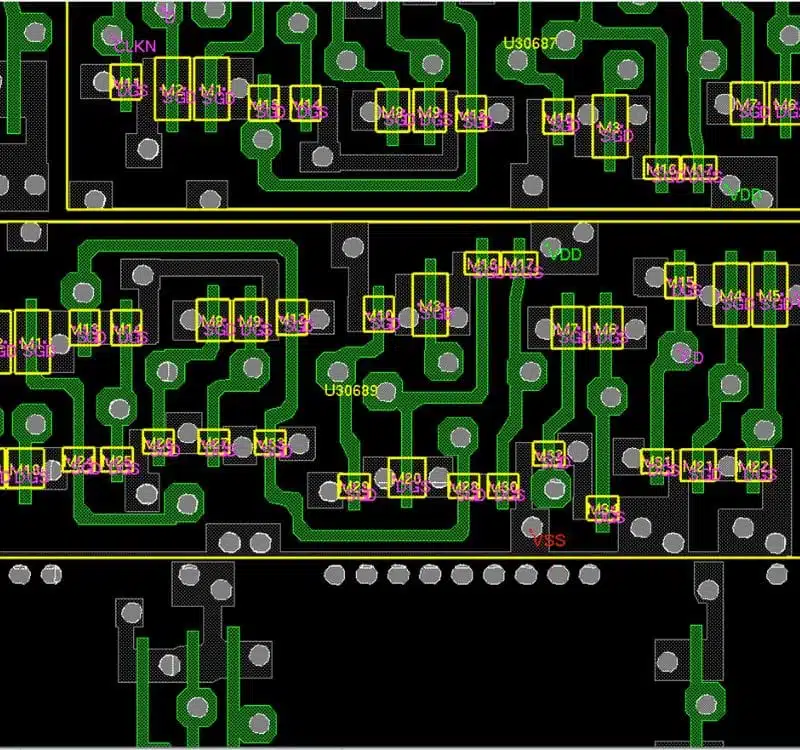

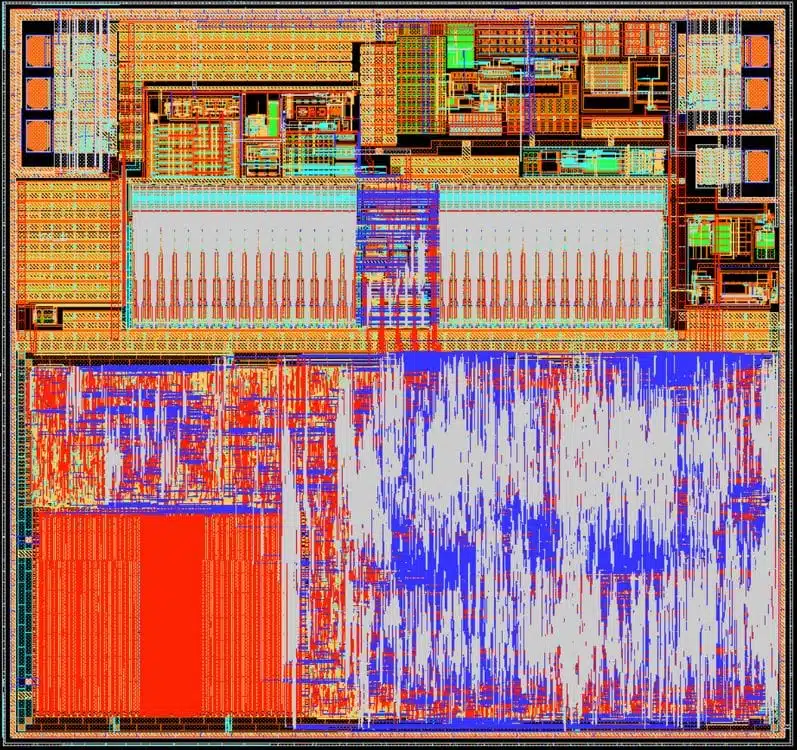

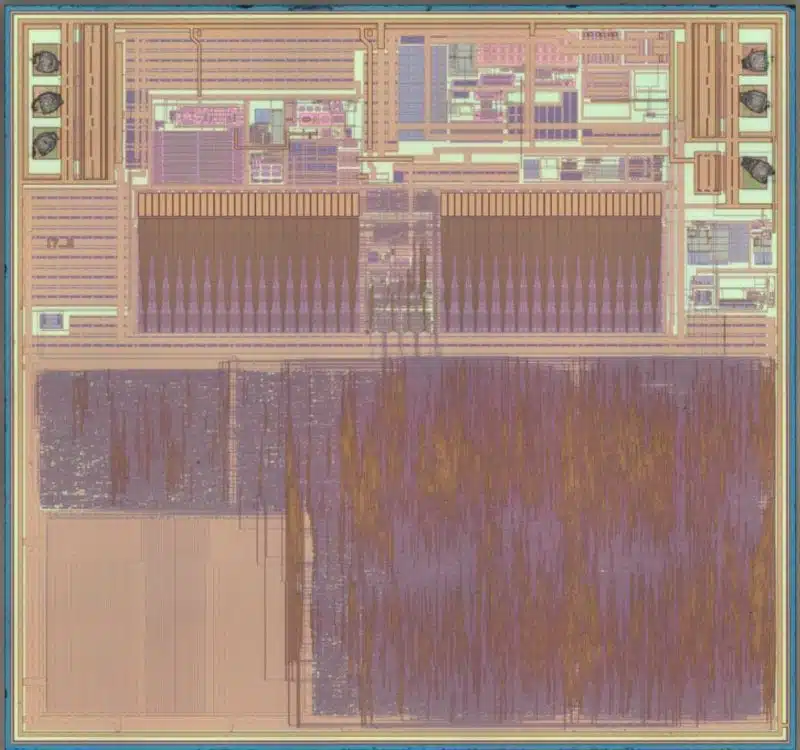

À travers ce processus, nos experts analysent chaque couche du circuit intégré et identifient les schémas électriques qui régissent son fonctionnement.



Cette méthode est essentielle dans divers contextes tels que :

  • L’analyse de la concurrence
  • La requalification de composants obsolètes
  • La réparation de systèmes critiques pour lesquels la documentation n’est plus disponible.

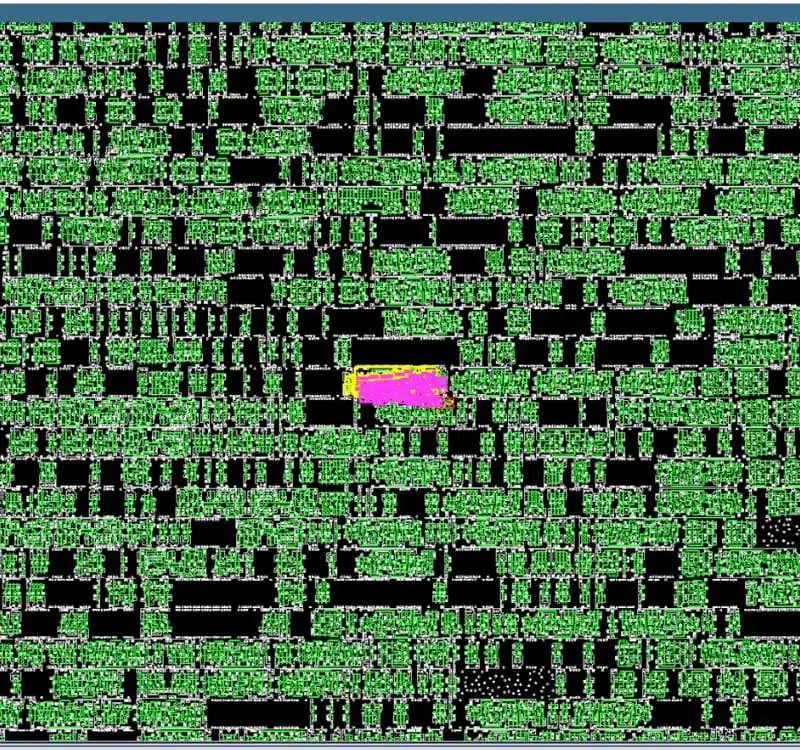

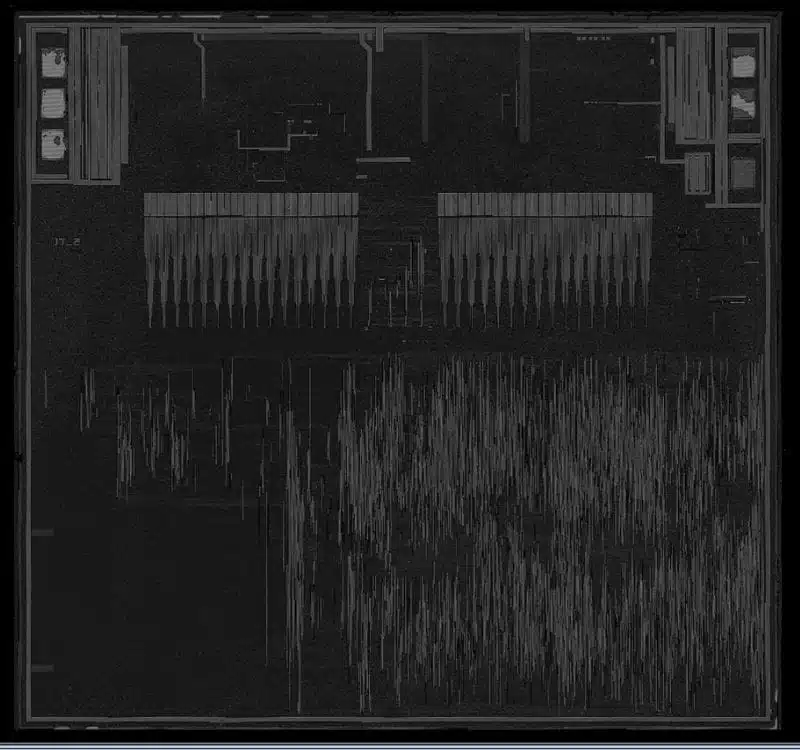

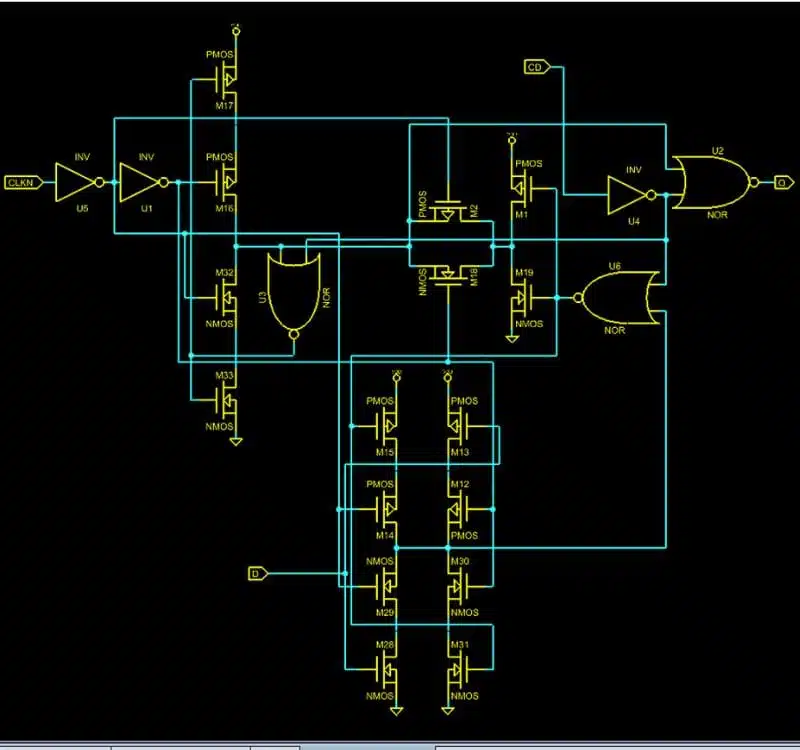

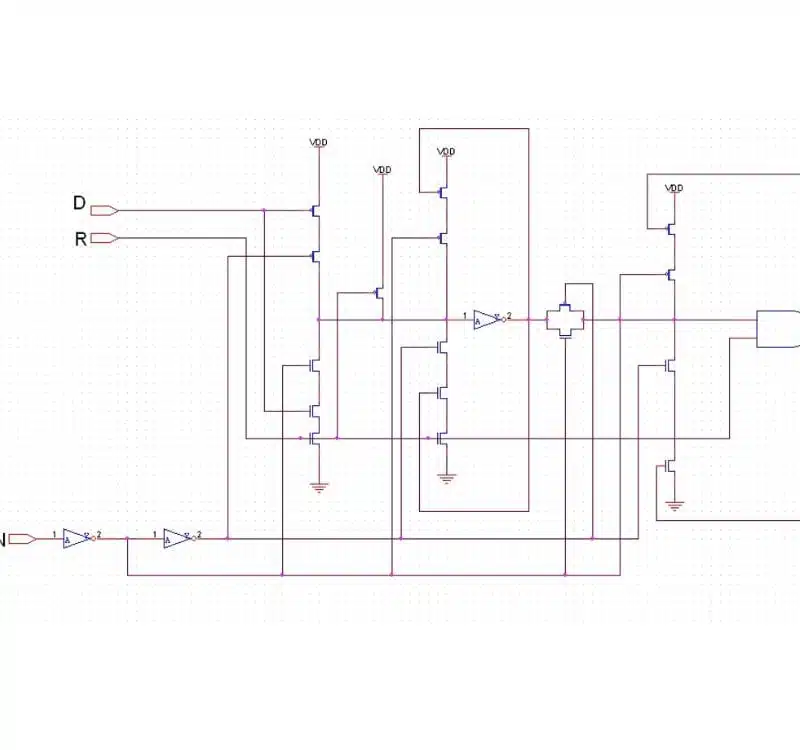

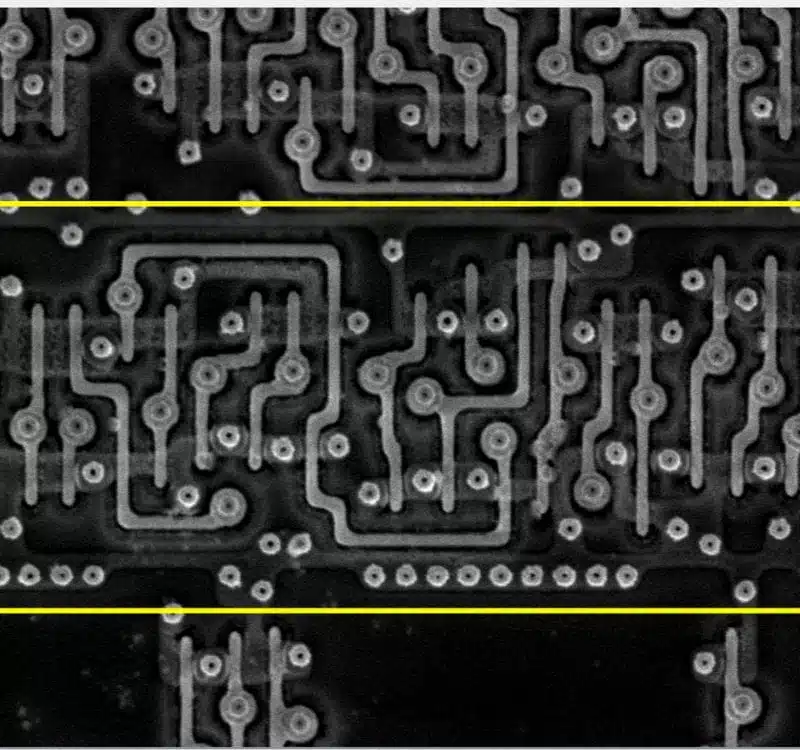

Les étapes d’extraction de circuit nécessitent l’utilisation d’outils sophistiqués, comme le microscope électronique à balayage (SEM), associé à des logiciels de conception électronique capables de recréer un schéma détaillé et fonctionnel du circuit. Ce processus permet une reconstruction fidèle des connexions internes, des composants actifs et passifs, et du design global du composant étudié.



L’extraction de circuits présente plusieurs avantages :

  • Protection contre la contrefaçon : En extrayant et en analysant un circuit, il devient possible de vérifier si une technologie a été copiée illégalement ou si elle respecte les brevets en vigueur.
  • Restauration et reproduction de composants obsolètes : Dans les secteurs où la disponibilité des composants est critique (aérospatial, défense, médical), l’extraction de circuits permet de recréer des composants pour prolonger la durée de vie des systèmes.
  • Optimisation et innovation : Cette technique fournit des informations précieuses pour améliorer des designs existants ou pour innover à partir de technologies existantes sans avoir besoin des plans originaux.
  • Évaluation de la sécurité : Dans le cadre des audits de sécurité des semi-conducteurs, l’extraction de circuits permet de vérifier que des vulnérabilités ou des composants non documentés n’ont pas été introduits.



Depuis 2022, le Groupe SERMA a fait l’acquisition de Microtech Laboratories, un laboratoire d’expertise et d’analyse électronique basé à Plano, en banlieue de Dallas au Texas. Ce laboratoire indépendant est spécialisé dans le reverse engineering des semi-conducteurs, et l’extraction de circuits figure parmi leurs compétences clés.

Pour toute question :
